# نظام تركيب الطاقة الشمسية

#نظام تركيب السقف الشمسي

#دليل التثبيت

سهلة التركيب:

1. مادة الألومنيوم ذات الهيكل المجوف الخاص وطريقة الاتصال تجعل التركيب بسيطًا ومريحًا.

2. تم ترتيب أعمال القطع والحفر قبل مغادرة المصنع، مما يقلل بشكل كبير من وقت التثبيت وتكلفة العمالة.

3. خفيفة الوزن، قابلة للفصل، وسهلة النقل والتركيب؛

حماية البيئة:

1. مقاومة التآكل لمواد سبائك الألومنيوم عالية الأداء متفوقة، وتمت معالجتها علميًا وبدقة عن طريق الأكسدة السطحية أو الرش.

2. نقدم ضمان الجودة لمدة 10 سنوات ومدة 20 عامًا.

1 、 أدوات التثبيت

	مفتاح ألين 6 مم
	مفتاح قابل للتعديل
	مفتاح عزم الدوران مناسب للمسامير أو الصامولة M8\M12
	أداة كهربائية

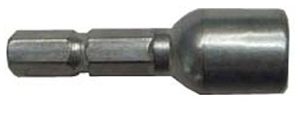

	مجموعة الألياف السداسية مناسب لبرغي ST6.3\M8\M12
	أداة الحفر 5 مم

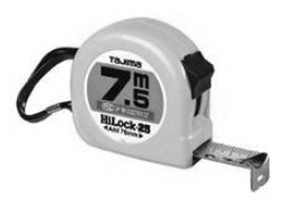

	شريط قياس
	خط
	مطرقة خشبية

2 、 أجزاء النظام

	قدم L

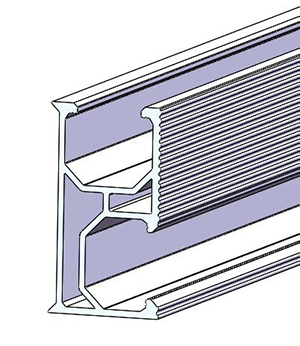

	القضبان
	ربط السكك الحديدية
	مشبك النهاية

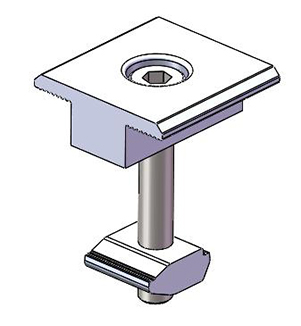

	المشبك الأوسط

3 、 تثبيت

أولاً : قم بتثبيت القدم L.

قم بتثبيت قدم L والمطاط EPDM وفقًا للرسم التالي.

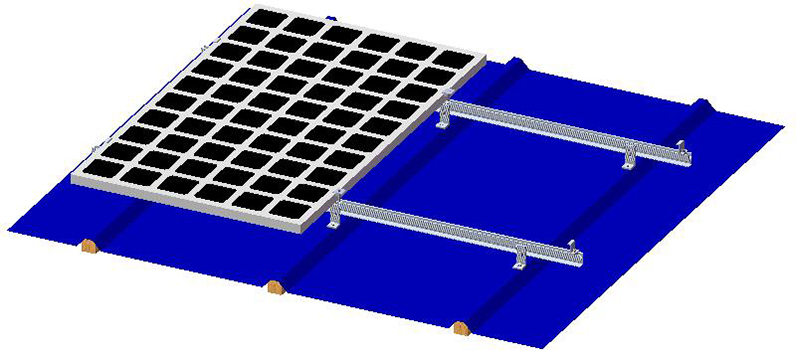

ثانياً: تثبيت Rails

أ. قم بتثبيت السكة على جانب القدم L، وقم بقفلها بواسطة الصامولة.

ب. [نهاية] التوصيل للسكك الحديدية (عندما لا يكون طول السكة كافياً، نحتاج إلى توصيلها بالحجم الذي نحتاجه.)

أولاً، ضع الوصلة على جانب السكة، ثم قم بقفل البرغي.

ثانيًا، قم بوضع سكة أخرى، وقم بقفل البرغي.

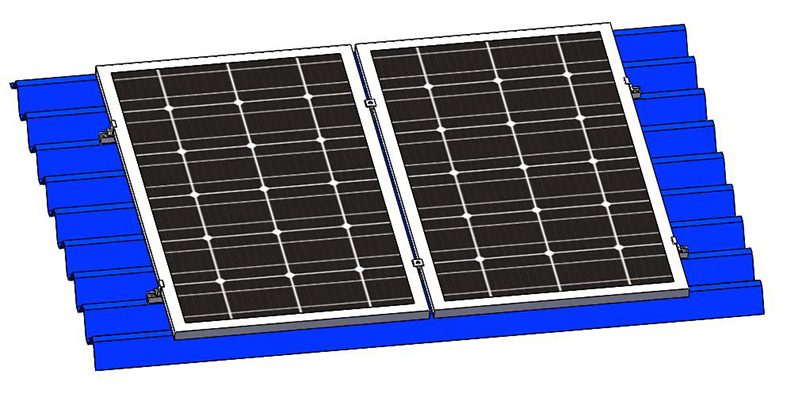

ثالثا، تثبيت اللوحة

أ. ضع اللوحة على السكة، ثم قم بقفل المشبك الطرفي

ب. قم بقفل المشبك الأوسط بين اللوحين.

رابعا. أكمل التثبيت بالترتيب

انتباه :

1. قد يسبب الهيكل ضررًا للجسم؛

2. قد تسبب ملحقات الهيكل ضرراً للجسم؛

3. انتبه إلى رأسك وعينيك؛

4. في منطقة العمل، انتبه لتصرفاتك.
